ഉയർന്ന വോൾട്ടേജ് ബുഷിംഗിനെക്കുറിച്ച്

ഹൈ-വോൾട്ടേജ് ബുഷിംഗ് എന്നത് ഒന്നോ അതിലധികമോ കണ്ടക്ടർമാരെ ഇൻസുലേഷനും പിന്തുണയ്‌ക്കുമായി മതിലുകൾ അല്ലെങ്കിൽ ബോക്‌സുകൾ പോലുള്ള പാർട്ടീഷനുകൾ വഴി കടന്നുപോകാൻ അനുവദിക്കുന്ന ഒരു ഉപകരണത്തെ സൂചിപ്പിക്കുന്നു, ഇത് പവർ സിസ്റ്റങ്ങളിലെ ഒരു പ്രധാന ഉപകരണമാണ്.നിർമ്മാണം, ഗതാഗതം, പരിപാലനം എന്നിവയുടെ പ്രക്രിയയിൽ, ഉയർന്ന വോൾട്ടേജ് ബുഷിംഗുകൾക്ക് വിവിധ കാരണങ്ങളാൽ മറഞ്ഞിരിക്കുന്ന വൈകല്യങ്ങൾ ഉണ്ടാകാം;ദീർഘകാല പ്രവർത്തന സമയത്ത്, വൈദ്യുത മണ്ഡലം, കണ്ടക്ടർ ചൂടാക്കൽ, മെക്കാനിക്കൽ കേടുപാടുകൾ, രാസ നാശം, അന്തരീക്ഷ അവസ്ഥകൾ എന്നിവയാൽ അവ ബാധിക്കുന്നു.ക്രമാനുഗതമായി പോരായ്മകളും ഉണ്ടാകും.

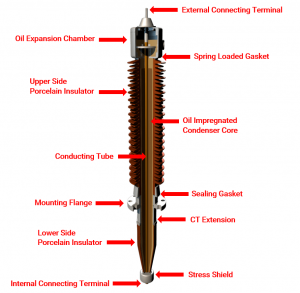

ട്രാൻസ്ഫോർമറുകൾ, റിയാക്ടറുകൾ, സർക്യൂട്ട് ബ്രേക്കറുകൾ, ഭിത്തികളിലൂടെ കടന്നുപോകുന്ന ഉയർന്ന വോൾട്ടേജ് സർക്യൂട്ടുകൾ തുടങ്ങിയ വൈദ്യുത ഉപകരണങ്ങളുടെ ഇൻകമിംഗ്, ഔട്ട്ഗോയിംഗ് ലൈനുകളുടെ ഗ്രൗണ്ട് ഇൻസുലേഷനാണ് ഹൈ-വോൾട്ടേജ് ബുഷിംഗുകൾ പ്രധാനമായും ഉപയോഗിക്കുന്നത്.മൂന്ന് തരം ഉയർന്ന വോൾട്ടേജ് ബുഷിംഗുകൾ ഉണ്ട്: സിംഗിൾ ഡൈഇലക്‌ട്രിക് ബുഷിംഗ്, കോമ്പോസിറ്റ് ഡൈഇലക്‌ട്രിക് ബുഷിംഗ്, കപ്പാസിറ്റീവ് ബുഷിംഗ്.കപ്പാസിറ്റീവ് ബുഷിംഗിന്റെ പ്രധാന ഇൻസുലേഷൻ ചാലക വടിയിൽ മാറിമാറി ലേയേർഡ് ഇൻസുലേറ്റിംഗ് മെറ്റീരിയലുകളും ഫോയിൽ മെറ്റൽ ഇലക്ട്രോഡുകളും ഉപയോഗിച്ച് രൂപീകരിച്ച ഒരു കോക്സിയൽ സിലിണ്ടർ സീരീസ് കപ്പാസിറ്റർ ബാങ്ക് ഉൾക്കൊള്ളുന്നു.വ്യത്യസ്ത ഇൻസുലേറ്റിംഗ് മെറ്റീരിയലുകൾ അനുസരിച്ച്, ഇത് ഗംഡ് പേപ്പർ, ഓയിൽ പേപ്പർ കപ്പാസിറ്റീവ് ബുഷിംഗ് എന്നിങ്ങനെ തിരിച്ചിരിക്കുന്നു.110kV ഉം അതിനു മുകളിലുള്ളതുമായ ട്രാൻസ്ഫോർമർ ഹൈ-വോൾട്ടേജ് ബുഷിംഗുകൾ സാധാരണയായി എണ്ണ-പേപ്പർകപ്പാസിറ്റർ തരം;വയറിംഗ് ടെർമിനലുകൾ, ഓയിൽ സ്റ്റോറേജ് കാബിനറ്റ്, അപ്പർ പോർസലൈൻ സ്ലീവ്, ലോവർ പോർസലൈൻ സ്ലീവ്, കപ്പാസിറ്റർ കോർ, ഗൈഡ് വടി, ഇൻസുലേറ്റിംഗ് ഓയിൽ, ഫ്ലേഞ്ച്, പ്രഷർ ബോൾ എന്നിവ ചേർന്നതാണ് ഇത്.

ഉയർന്ന വോൾട്ടേജ് ബുഷിംഗിന്റെ പ്രവർത്തന സമയത്ത്, പ്രധാന ഇൻസുലേഷൻ ഉയർന്ന വോൾട്ടേജിനെ നേരിടണം, കൂടാതെ ചാലക ഭാഗം വലിയ വൈദ്യുതധാര വഹിക്കണം.ആന്തരികവും ബാഹ്യവുമായ ഇലക്ട്രിക്കൽ കണക്ടറുകളുടെ മോശം കണക്ഷൻ, ബുഷിംഗ് ഇൻസുലേഷന്റെ ഈർപ്പവും അപചയവും, ബുഷിംഗിൽ എണ്ണയുടെ അഭാവം, കപ്പാസിറ്റർ കോറിന്റെ ഭാഗിക ഡിസ്ചാർജ്, എൻഡ് സ്ക്രീൻ ഗ്രൗണ്ടിലേക്ക് ഡിസ്ചാർജ് തുടങ്ങിയവയാണ് പ്രധാന തകരാറുകൾ.

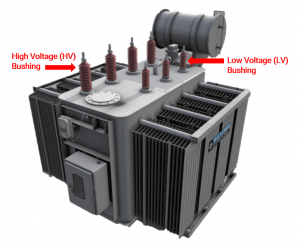

ട്രാൻസ്ഫോർമർ ബുഷിംഗ് ഒരു ഔട്ട്ലെറ്റ് ഉപകരണമാണ്, അത് ട്രാൻസ്ഫോർമറിന്റെ ഉയർന്ന വോൾട്ടേജ് വയർ ഓയിൽ ടാങ്കിന്റെ പുറത്തേക്ക് നയിക്കുന്നു, കൂടാതെ ഒരു ചാലക ഭാഗത്തിന്റെ പിന്തുണയും ഗ്രൗണ്ട് ഇൻസുലേഷനുമായി വർത്തിക്കുന്നു.ട്രാൻസ്ഫോർമറിന്റെ പ്രവർത്തന സമയത്ത്, ലോഡ് കറന്റ് വളരെക്കാലം കടന്നുപോകുന്നു, ട്രാൻസ്ഫോർമറിന് പുറത്ത് ഒരു ഷോർട്ട് സർക്യൂട്ട് സംഭവിക്കുമ്പോൾ ഷോർട്ട് സർക്യൂട്ട് കറന്റ് കടന്നുപോകുന്നു.

അതിനാൽ, ട്രാൻസ്ഫോർമർ ബുഷിംഗിന് ഇനിപ്പറയുന്ന ആവശ്യകതകൾ ഉണ്ട്:

നിർദ്ദിഷ്ട വൈദ്യുത ശക്തിയും മതിയായ മെക്കാനിക്കൽ ശക്തിയും ഉണ്ടായിരിക്കണം;

ഇതിന് നല്ല താപ സ്ഥിരത ഉണ്ടായിരിക്കുകയും ഷോർട്ട് സർക്യൂട്ട് ആകുമ്പോൾ തൽക്ഷണം ചൂടാകുന്നത് ചെറുക്കാൻ കഴിയുകയും വേണം;ചെറിയ ആകൃതി, ചെറിയ പിണ്ഡം, സീലിംഗ് പ്രകടനത്തിൽ മികച്ചത്.

വർഗ്ഗീകരണം

ഉയർന്ന വോൾട്ടേജ് ബുഷിംഗുകളെ എണ്ണ നിറച്ച ബുഷിംഗുകൾ, കപ്പാസിറ്റീവ് ബുഷിംഗുകൾ എന്നിങ്ങനെ വിഭജിക്കാം.

കേബിൾപേപ്പർഎണ്ണ നിറച്ച മുൾപടർപ്പിൽ കപ്പാസിറ്റീവ് ബുഷിംഗിലെ ഇക്വലൈസിംഗ് പ്ലേറ്റിന് സമാനമാണ്.കപ്പാസിറ്റീവ് ബുഷിംഗിലെ കപ്പാസിറ്റർ കോർ കോക്സിയൽ സിലിണ്ടർ കപ്പാസിറ്ററുകളുടെ ഒരു പരമ്പരയാണ്, എണ്ണ നിറച്ച ബുഷിംഗിൽ, ഇൻസുലേറ്റിംഗ് പേപ്പറിന്റെ ഡൈഇലക്ട്രിക് സ്ഥിരാങ്കം എണ്ണയേക്കാൾ കൂടുതലാണ്, അത് അവിടെ ഫീൽഡ് ശക്തി കുറയ്ക്കും.

ഓയിൽ നിറച്ച മുൾപടർപ്പുകളെ സിംഗിൾ ഓയിൽ ഗ്യാപ്പ്, മൾട്ടി ഓയിൽ ഗ്യാപ്പ് ബുഷിംഗുകൾ എന്നിങ്ങനെയും കപ്പാസിറ്റീവ് ബുഷിംഗുകളെ ഗംഡ്, ഓയിൽ പേപ്പർ ബുഷിംഗുകളായി തിരിക്കാം.

കറന്റ്-വഹിക്കുന്ന ചാലകങ്ങൾ വ്യത്യസ്ത സാധ്യതകളിൽ ലോഹ ചുവരുകൾ അല്ലെങ്കിൽ മതിലുകൾ കടന്നുപോകേണ്ടിവരുമ്പോൾ സ്ലീവ് ഉപയോഗിക്കുന്നു.ഈ ബാധകമായ സന്ദർഭമനുസരിച്ച്, ബുഷിംഗുകളെ ട്രാൻസ്ഫോർമർ ബുഷിംഗുകൾ, സ്വിച്ചുകൾ അല്ലെങ്കിൽ സംയോജിത ഇലക്ട്രിക്കൽ വീട്ടുപകരണങ്ങൾ, മതിൽ ബുഷിംഗുകൾ എന്നിങ്ങനെ വിഭജിക്കാം.ഈ "പ്ലഗ്-ഇൻ" ഇലക്ട്രോഡ് ക്രമീകരണത്തിനായി, വൈദ്യുത മണ്ഡലം പുറം ഇലക്ട്രോഡിന്റെ അരികിൽ (ബുഷിംഗിന്റെ മധ്യഭാഗത്തെ ഫ്ലേഞ്ച് പോലുള്ളവ) വളരെ കേന്ദ്രീകരിച്ചിരിക്കുന്നു, അവിടെ ഡിസ്ചാർജ് പലപ്പോഴും ആരംഭിക്കുന്നു.

കേസിംഗിന്റെ ഉപയോഗവും സവിശേഷതകളും

ഉയർന്ന വോൾട്ടേജ് കണ്ടക്ടർമാർക്ക് ഇൻസുലേഷനും പിന്തുണക്കും വേണ്ടി വിവിധ സാധ്യതകളുള്ള (ഇലക്ട്രിക്കൽ ഉപകരണങ്ങളുടെ ഭിത്തികളും മെറ്റൽ കേസിംഗുകളും പോലുള്ളവ) പാർട്ടീഷനുകളിലൂടെ കടന്നുപോകാൻ ഹൈ-വോൾട്ടേജ് ബുഷിംഗുകൾ ഉപയോഗിക്കുന്നു.മുൾപടർപ്പിലെ വൈദ്യുത മണ്ഡലത്തിന്റെ അസമമായ വിതരണം, പ്രത്യേകിച്ച് മധ്യഭാഗത്തെ ഫ്ലേഞ്ചിന്റെ അരികിലുള്ള സാന്ദ്രീകൃത വൈദ്യുത മണ്ഡലം കാരണം, ഉപരിതല സ്ലിപ്പിംഗ് ഡിസ്ചാർജ് ഉണ്ടാക്കാൻ എളുപ്പമാണ്.ഉയർന്ന വോൾട്ടേജ് ലെവൽ ഉള്ള ബുഷിംഗിന്റെ ആന്തരിക ഇൻസുലേഷൻ ഘടന കൂടുതൽ സങ്കീർണ്ണമാണ്, പലപ്പോഴും സംയോജിത ഇൻസുലേറ്റിംഗ് വസ്തുക്കൾ ഉപയോഗിക്കുന്നു, കൂടാതെ ഭാഗിക ഡിസ്ചാർജ് പോലുള്ള പ്രശ്നങ്ങളും ഉണ്ട്.അതിനാൽ, കേസിംഗിന്റെ പരിശോധനയും പരിശോധനയും ശക്തിപ്പെടുത്തണം.
